ZY6180 熱延伸試驗裝置

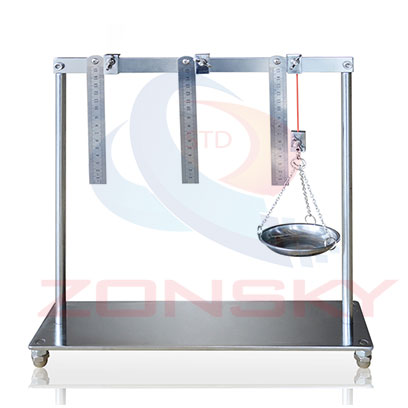

ZY6180 熱延伸試驗裝置，用于測量線纜的延伸率。符合GB/T2951.5試驗標準，配合高溫烤箱使用。試樣懸掛在延伸裝置上，試樣懸掛在高溫烤箱中，下夾具加重物，在15分鐘后，測量標記間的距離并計算延伸率。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6180 熱延伸試驗裝置，用于測量線纜的延伸率。符合GB/T2951.5試驗標準，配合高溫烤箱使用。試樣懸掛在延伸裝置上，試樣懸掛在高溫烤箱中，下夾具加重物，在15分鐘后，測量標記間的距離并計算延伸率。
符合GB/T2951.5標準。
主要參數
1、整機尺寸：L400*W200*H400(mm)
2、試驗工位：3工位，每次可同時測3個樣品
3、砝碼：1g、2g、2g、5g、10g、20g、20g、50g、100g共3組，共27個
1、整機尺寸：L400*W200*H400(mm)
2、試驗工位：3工位，每次可同時測3個樣品
3、砝碼：1g、2g、2g、5g、10g、20g、20g、50g、100g共3組，共27個
試驗設備
1、試驗應在如GB/T2951.2-1997第8.1條的規定的高溫烤箱中進行，試驗溫度按有關電纜產品標準中相關材料的規定。
2、在高溫烤箱內每一試件應從上夾具懸掛下來，用下夾具夾住，并在下夾具上加重物。
注：用夾具固定管狀試件時，不應使試件兩端緊密封閉，可用任何適當?shù)姆椒▽?shí)現，如在試件一端插入一小段金屬針管，其尺寸略小于試件內徑。
使用步驟：
1、在試驗前，先將砝碼放在下夾具下方，用螺母鎖緊。再將規定長度的樣品線用上、下夾頭夾住，懸掛在空中（具體情形如上圖所示）。觀察上、下夾頭的距離，讀出測量尺上的數據，記錄下來。然后把該裝置放進規定的高溫烤箱內。
2、把該裝置放在高溫烤箱內加熱15min后，拿出裝置測量標記線間距離并計算伸長率（注：應在打開門后30s內測量完畢），高溫烤箱溫度按有關電纜產品標準對相關材料的規定。
3、然后從試件上解除拉力（在夾具處把試樣剪斷），并使試件在規定溫度下恢復5min。然后從高溫烤箱中取出試件，慢慢冷卻至室溫，再次測量標記線間的距離。
1、試驗應在如GB/T2951.2-1997第8.1條的規定的高溫烤箱中進行，試驗溫度按有關電纜產品標準中相關材料的規定。
2、在高溫烤箱內每一試件應從上夾具懸掛下來，用下夾具夾住，并在下夾具上加重物。
注：用夾具固定管狀試件時，不應使試件兩端緊密封閉，可用任何適當?shù)姆椒▽?shí)現，如在試件一端插入一小段金屬針管，其尺寸略小于試件內徑。
使用步驟：
1、在試驗前，先將砝碼放在下夾具下方，用螺母鎖緊。再將規定長度的樣品線用上、下夾頭夾住，懸掛在空中（具體情形如上圖所示）。觀察上、下夾頭的距離，讀出測量尺上的數據，記錄下來。然后把該裝置放進規定的高溫烤箱內。
2、把該裝置放在高溫烤箱內加熱15min后，拿出裝置測量標記線間距離并計算伸長率（注：應在打開門后30s內測量完畢），高溫烤箱溫度按有關電纜產品標準對相關材料的規定。
3、然后從試件上解除拉力（在夾具處把試樣剪斷），并使試件在規定溫度下恢復5min。然后從高溫烤箱中取出試件，慢慢冷卻至室溫，再次測量標記線間的距離。
